问

闫老师，手轮是不管罐区还是装置都要加么？规范要求是现场手动关闭，罐区在防火堤外设按钮是不是可以，可以不设手轮么？

答

罐区的需要加，装置区的不一定。罐区在防火堤外可以设按钮。手轮也需要

问

闫老师，重大危险源的储罐设计容量怎么计算？0.8～0.9的充装系数？

答

按照图纸标定的设计容量进行计算，有充装系数的，乘以系数。

问

常压罐的出料管道，管道安全阀泄放到哪?

答

可以泄放到罐内。

问

渣油静止罐，储存温度110到135°C，突沸罐顶撕裂，考虑是什么原因?

答

蒸发量太大，泄压不及时。

问

罐顶静电释放器怎么设置？

答

量油孔，观察孔附近1.5m左右，设置2个。

问

原装置的老罐区，围堰有穿墙的管线和电缆管线，如何整改满足安全要求？

答

重新铺设，围堰重新封堵。

问

埋地储罐是否设置泄压人孔? 如果需要设置的话泄压的时候因为在地面，会不会有安全隐患?

答

需要设置，肯定有安全隐患，需要合理避开人员活动的区域。

问

老师，液化烃注水，对储罐容积有什么要求?

答

液化烃注水对储罐容积没有具体要求，但目前在国内普遍的做法是针对储运系统的原料、产品，中间产品的液化烃储罐做注水；对于参与工艺过程的装置储罐并没有要求，这一点从以下几本主要标准规范可以看出。

比如：

GB50160的6.3.16条（在储运设施第6章）

SH/T3007的6.4.6条（本规范适用范围就是石油化工和煤化工企业液体物料）

(包括原料、中间原料、成品及辅助生产物料)的储运系统罐区设计。

SH3136第7.4条，主要指球形储罐一般都在200m3及以上往往这么大的液化烃储罐基本都在储运罐区。

问

老师，储罐 SIS 系统和 DCS 共用一个切断阀，专家认为 SIS 系统未独立设置判定为重大隐患，是否合计?本身 SIL1 级是允许共用的？

答

储罐SIS系统和DCS系统是否共用一个切断阀应该由SIL定级来确定。SIL1级安全仪表功能，控制阀可与基本过程系统共用，应确保安全仪表系统的动作优先；SIL2级安全仪表功能；控制阀宜与基本过程控制系统分开;SIL3级安全仪表功能，控制阀应与基本过程控制系统分开；同时按国家安全生产监督管理管理总局令40号的要求，（涉及毒性气体，液化气体、剧毒液体的一级或二级重大危险源配备独立的安全仪表系统SIS）也就是说满足40号令条件的安全仪表系统SIS要分开独立设置。

对于是否判定重大安全隐患应按安检总管三【2017】（2）号文的要求即化工和危险化工品生产经营单位重大生产安全事故隐患判定标准（试行）及解读按第五条，“构成一级、二级重大危险源的危险化学品罐区未实现紧急切断功能；涉及毒性气体、液化气体、剧毒液体的一级、二级重大危险源的危险化学品罐区未配备独立的安全仪表系统（此条款为40号令的内容”）。

如果不满足以上条款即判定为重大隐患。

10

问

切断阀信号线和电源线都通过一个接口进入接线盒，怎么保证防爆要求？

答

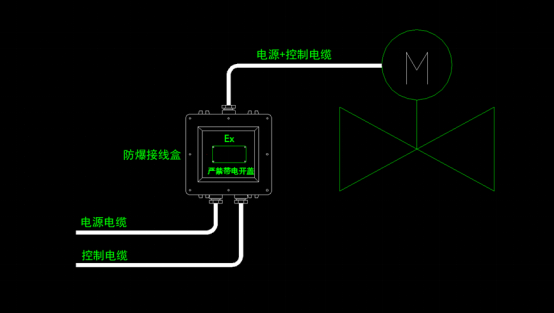

切断阀在订货时应该明确接线盒的电缆接口数量、规格等参数，并且大多数供货商切断阀接线盒的标准配置就是预留三、四个电缆接口的。在工程上，电源电缆和控制电缆应严格分开敷设和接线。对于已采购到现场的，只有一个电缆接口的切断阀，可在切断阀周围适当位置新增一个防爆三通接线盒，将电源电缆和控制电缆分别接入防爆三通接线盒后，通过一根电源线+控制线合用的多芯电缆接入切断阀接线盒，多芯电缆的长度尽量短一些，电缆耐压等级要满足切断阀工作电压。

（拓展：对于电源线+控制线合用的多芯电缆是否有干扰的疑问，切断阀的供电电源有交流380V、交流220V、直流24V等多种，切断阀的控制信号是一个无源的干接点信号，两者之间本身是不会产生干扰的。）

11

问

请问紧急关断阀关闭时间如何设定？

答

目前对于危险化工企业的紧急切断阀在几本主要的规范和标准中并无明确的关闭时间要求，参考中石化《液化烃球形储罐紧急切断阀选型设计规定》（2011年5月20日）。

紧急切断阀的全行程时间不应超过1S/英寸阀门通径（如：DN=6 "的阀门；关断时间≤6S）。

或参考《中国石化液化烃球罐安全技术管理规定》；（DN≤50mm 完全关闭时间≤5s；DN65～DN350 完全关闭时间≤10s）。

12

问

如果不需要注水的压力储罐是不是第一道阀门也是紧急切断阀？

答

是。

13

问

老师，紧急切断阀手动功能是需要加手轮吗?

答

按AQ3053第6.13条、《化工企业液化烃球罐安全风险排查指南(试行)》2023.3.31、要求切断阀加手轮。

14

问

第一道阀设紧急切断阀，如果故障如何处理？（没有手阀）

答

其实紧急切断阀的阀体结构与手动阀门设有本质区别，只不过是驱动方式不一样，即使手动阀门也存在着检修问题；紧急切断阀的执行机构传动部件较多，严格来说它应该比手动阀的故障率高，但鉴于紧急切断阀很少动作，所以它的故障率也较低。从紧急切断阀靠近储罐根部设置，排除一切对外泄漏可能的角度看，紧急切断阀靠近储罐根部设置是接受的。

15

问

各位老师，常压液氨罐出口为手阀 SISI阀 手阀，请问还需要增加DCS紧急切断阀吗？

答

不需要。

16

问

请问，对于储存温度较低（低于30℃）的储罐，比如丙烯腈，夏季高温天气是否可以采用喷淋水降温，喷淋水量和强度如何计算？

答

建议参考储罐固定消防冷却水的供给强度。

17

问

重大危险源辩识，储罐容量按全容积计算，还是操作上限液位呢。拱顶上面的封头也算容积么？

答

按设计最大量（一般是高高液位报警量）。

18

问

金属软管长度有要求吗？

答

有要求，详见SH/T3412-2017。

19

问

储罐二次脱水根部管线需要设紧急切断阀吗？

答

目前没有明确规定，基于危险建议储罐二次脱水根部管线需要设紧急切断阀。

20

问

本安型紧急切断阀需要接地吗？

答

切断阀通常分为电动切断阀和气动切断阀。

对于电动切断阀，其作为电气设备，是需要做保护接地的。在设计中，电动切断阀的供电电缆中已经包含一芯PE接地线，这芯PE接地线一端与切断阀接线箱内接地端子连接，另一端与电源侧配电柜内PE接地母线连接，已实现了保护接地功能。但在工程设计中，通常在电动切断阀本体做重复接地，即在切断阀本体的外壳接地螺栓处通过接地线与周边的接地干线就近连接。这样重复接地，可使PE接地线故障时的对地电位更接近地电位，进一步保证安全。对于气动切断阀，虽然用的是气源，但其电磁阀的控制回路仍为电气回路，应做保护接地。即在切断阀本体的外壳接地螺栓处通过接地线与周边的接地干线就近连接。

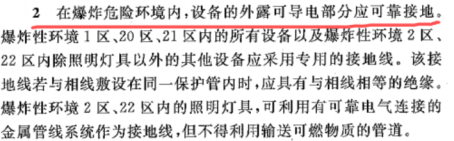

参见规范GB50050-2014中5.5.3条

参见GB50257-2014中7.1.1条

21

问

曾看到储罐氮封阀前氮气管道加了切断阀，这是为什么要加切断阀？

答

氮封阀前后加切断阀主要是便于检修氮封阀。

22

问

紧急切断阀如果没有按照王总说的那样设计，是属于重大隐患么？

答

是否构成重大隐患要看安检总管三【2017】121号文即《化工和危险化学品生产经营单位重大安全事故隐患判定标准（试行）》第五条。

23

问

抗震型软管长度如何确定？

答

储罐抗震金属软管的长度应根据储罐预估沉降量（参考GB50473《钢制储罐地基基础设计规范》第6.13条）、管道的设计压力、地震设防裂度及管道冷热位移量等综合选定。

24

问

请问老师：大型储罐的进出口紧急切断阀安装在进出口根部，这个位置具体指哪里，手阀的前还是后？改造项目如果在手阀前不好加，业主方都不好倒空罐施工。

答

储罐根部第一道阀。

25

问

储罐双阀是不是必须要加？多大的需要加？

答

按《石油化工储运系统罐区设计规范》SH/T3007-2014第5.3.7条的规定：“储罐物料进出口管道靠近罐根处应设一个总的切断阀，每根储罐物料进出口管道上还应设一个操作阀，储罐放水管道应设双阀”。

26

问

请问老师氮封如何安装？

答

为保证氮封后压力的准确。储罐氮封阀应宜安装于储罐顶部并远离呼吸阀等排气口。

27

问

氮封的储罐要加泄压防爆膜么?

答

《石油化工储运系统罐区设计规范》SH/T3007-2014第5.1.5条：采用氮气或其他惰性气体密封保护系统的储罐应设事故泄压设备，并应符合下列规定：

d）事故泄压设备宜选用直径不小于DN500的紧急放空人孔盖或呼吸人孔。

28

问

方便讲一下现场氮气置换怎么操作的吗 氮气惰化 抽负压 设计上需要考虑哪些方面 工艺流程怎么加吹扫阀门？

答

详见《石油化工装置工艺管道安装设计手册》第一册P347

工艺设备和管道的吹扫和放空与排液。

《油品储运设计手册》下册P388

29

问

液化烃储罐安全阀后阻火器能不能安装？

请问，储罐底部的SIS阀门可以当做双阀中的其中一个阀门吗？

答

“液化烃储罐安全阀后可不设阻火器”，详见GB50160第P130第5.5.4.2（2）条文解释。

独立SIS系统的阀门不可以用于DCS系统中的操作阀门。
